Главная » Статьи » Все о МИМ » Документация

Подключение минимизатора мощности МИМ25А.

Минимизатор мощности МИМ25А подключают в цепь (в разрыв фазного провода) после электросчётчика.

В разрыв фазного провода включются модули на которых наклеен паспорт прибора.
Направление ВВОД-ВЫВОД значения не имеет!

Перемычки из медных полос снять и поставить перемычки  из проводов соответствующего сечения.

Подключаем МИМ16А

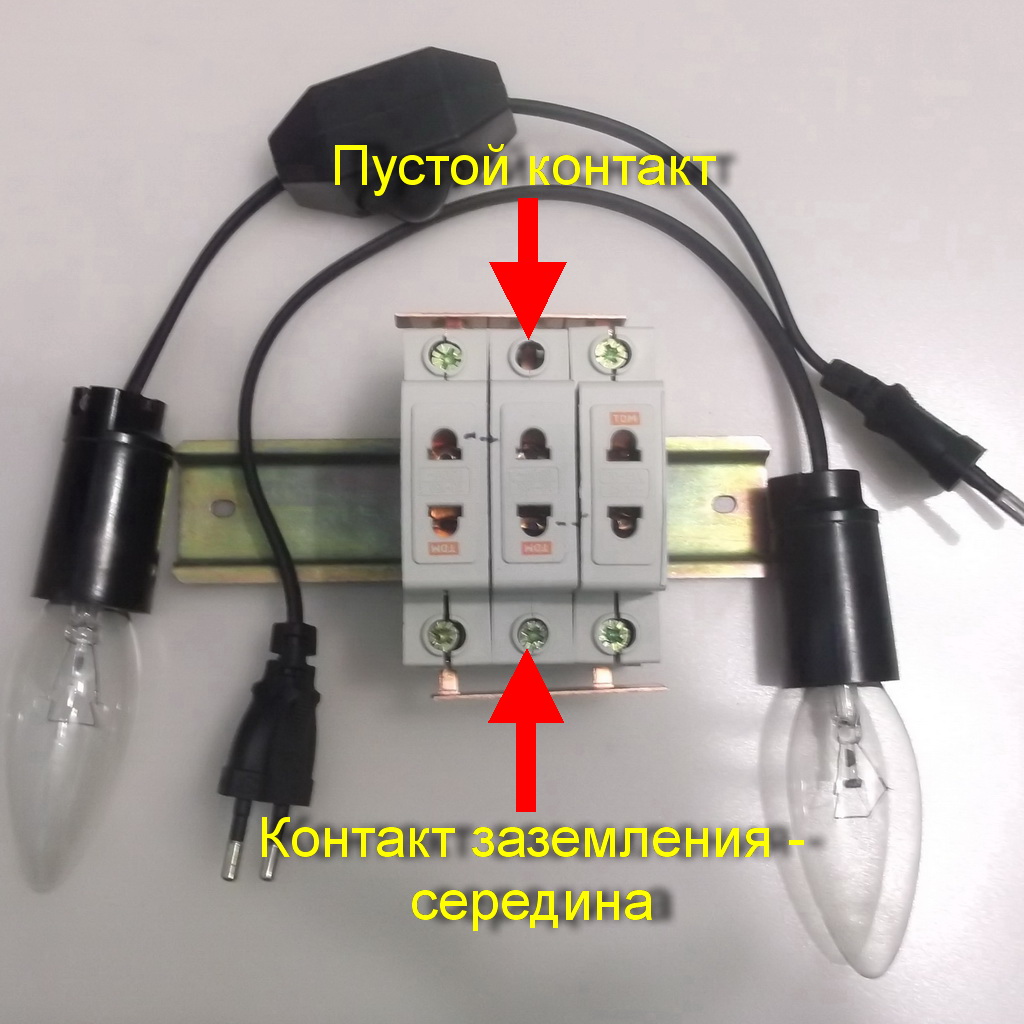

Заземление в МИМ25А подключается к модулю находящемуся в середине к непустому контакту (или к модулю с нанесенным логотипом слева, если смотреть на логотип).
Правый контакт остается в воздухе, ни к чему не подключается.

Подключаем минимизатор МИМ25АПодключаем минимизатор МИМ16А

Подключение управляющих ламп смотрите на фото.

Подключаем лампы в МИМ25АПодключаем лампы в МИМ25АУправляющий резистор впаивается в разрыв одного из проводов ламп накаливания.
ЕСЛИ НЕ ЗНАЕТЕ, ЧТО С НИМ ДЕЛАТЬ, ЕГО МОЖНО НЕ ПОДКЛЮЧАТЬ - СХЕМА ПРЕКРАСНО РАБОТАЕТ И ВЫПОЛНЯЕТ СВОИ ОСНОВНЫЕ ФУНКЦИИ БЕЗ НЕГО!

Подключение резистора МИМ
